参考书籍：
《手把手教你学FPGA设计：基于大道至简的至简设计法》
百度网盘链接：https://pan.baidu.com/s/12knuxzb4Z6z_8gR-By-l-A
提取码：mwzd
自己实现的书中的模块和相应的testbench测试：https://github.com/lishengxie/verilog-learning.git
计数器
设计规则
- 计数器需要考虑三要素：初值、加一条件和结束值（通常依次考虑）；
- 计数初值必须为0；
- 使用某个计数值时必须同时满足加1条件；例如加1条件为
add_cnt且add_cnt && cnt==4时表示计数到第五个，而add_cnt==0 && cnt==4不表示计数到第五个； - 计数条件必须同时满足加一条件，且结束值必须是
x-1的形式； - 当从计数器取某个数时，assign形式必须为：
(加一条件) && (cnt==计数值-1)； - 结束后计数值需要回到0；
- 需要限定范围时，推荐使用
>=和<两种符号，尽量不要使用大于或者小于等于两种符号； - 计数器设计时，先写计数器的always段，条件用名字代替，随后使用assign语句依次写出加一条件和结束条件；由此可以得出计数器的模板写法如下所示
// 中文词语方便理解，实际使用需要更改为相应的变量名
always @(posedge clk or negedge rst_n) begin
if(rst_n==1'b0)begin
cnt <= 0;
end
else if(加一条件)begin
if(结束条件)
cnt <= 0;
else
cnt <= cnt + 1;
end
end
assign 加一条件 = xxxxxx;
assign 结束条件 = (加一条件) && (cnt==计数值-1);
- 加一条件必须与计数器严格对齐，其他信号一律向计数器对齐；例如，现在需要输出两个信号
dout0和dout1，dout0在计数到6时拉高，dout1在计数到7时拉高，因此dout0变1的条件为add_cnt && cnt==6-1，dout1变1的条件有两种写法
dout0 == 1add_cnt && cnt==7-1
第一种写法是间接向计数器对齐，是非常不好的方法，建议使用第二种直接向计数器对齐； - 加一条件统一前缀为
add_，结束条件统一前缀为end_； - 暂不使用减1计数器。
状态机
设计规则
- 使用四段式写法
第一段为同步时序的always模块，用于格式化描述次态迁移到现态寄存器；
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
state_c <= IDLE;
end
else begin
state_c <= state_n;
end
end
第二段为组合逻辑的always块，用于描述状态转移条件判断，以三个状态的状态机IDLE->S1->S2->IDLE为例；
always @(*) begin
case(state_c)
IDLE: begin
if(idle2s1_start) begin
state_n = S1;
end
else begin
state_n = state_c;
end
end
S1: begin
if(s12s2_start) begin
state_n = S2;
end
else begin
state_n = state_c;
end
end
S2: begin
if(s22_idle_start) begin
state_n = S2;
end
else begin
state_n = state_c;
end
end
default: begin
state_n = IDLE;
end
endcase
end
第三段定义转移条件，注意条件一定要加上现态。
assign idle2s1_start = state_c == IDLE && xxxx;
assign s12s2_start = state_c == S1 && xxxx;
assign s22idle_start = state_c == S2 && xxxx;
第四段设计输出信号，每一个输出信号使用一个always块
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
out1 <= 1'b0
end
else if(state_c==S1)begin
out <= 1'b1;
end
else begin
out <= 1'b0;
end
end
- 四段式状态机第一段写法可以保持不变；
- 第二段中的状态转移条件用信号名表示，无需写出具体的转移条件；
- 用assign形式将状态转移条件写成xx2xx_start的形式；
- 状态转移条件，用assign产生变化条件时必须加上当前状态；
- 状态保持不变使用state_n = state_c，因为如果在组合逻辑中使用state_n = state_n，只有锁存器才能有保持电路，而锁存器在数字电路中通常是不希望出现的。
FIFO
设计规则
- 使用Show-ahead模式。FIFO有两种使用模式，分别是Normal和Show-ahead模式，其中Normal模式指先有读使能，之后FIFO才输出这个数据；而Show-ahead模式指FIFO先输出数据，遇到读使能后FIFO更新输出数据。两种模式只有读数据时存在区别，使用Show-ahead模式的好处在于读请求信号读数据同时有效，可以当做有效数据使用
- 读、写隔离，读控制和写控制是相互独立的，相互之间除了用FIFO交流信息外，不能有任何信息传递。
- 读使能必须判断空状态，并且用组合逻辑产生。原因在于使用Show-ahead模式当FIFO为空时，如果使用时序逻辑产生读使能，会出现在FIFO为空的情况下读数据的操作，读操作会出错。
- 处理报文时将指示信号和数据一起存入FIFO，这样做的好处是可以将报文数据、报文头、报文尾的指示信号和数据一起原封不动地送入下游模块。
- 读写时钟不同时，必须使用异步FIFO。
VScode verilog使用笔记
编写&添加Verilog代码段
- 编写代码段
* 顶部菜单栏 文件(File) -> 首选项(Preference) -> 用户代码段(User Snippets)

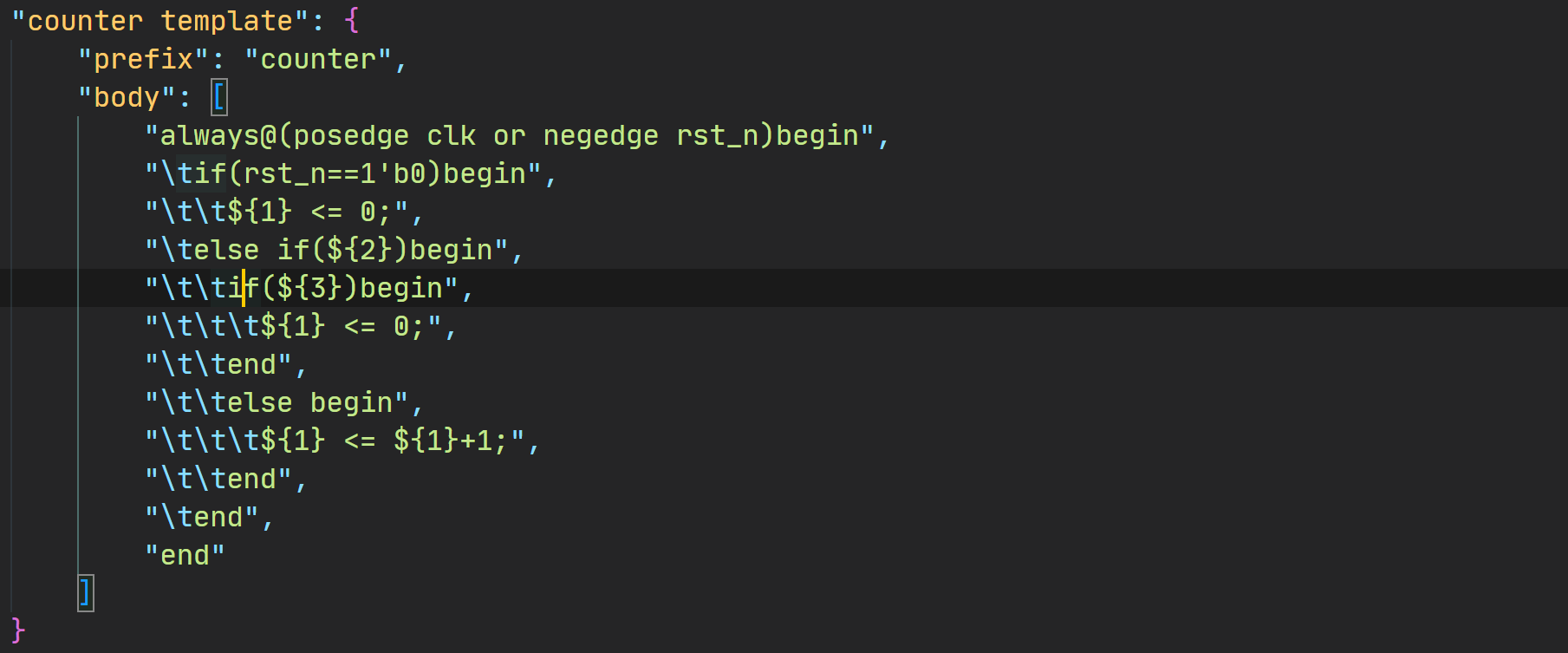

* 选择verilog.json打开，添加代码段模板，以编写的计数器模板为例，如下所示
2. 插入代码段
Ctrl+Shift+P进入命令输入，输入Insert Snippet命令选择对应的代码段插入。
数字电路相关

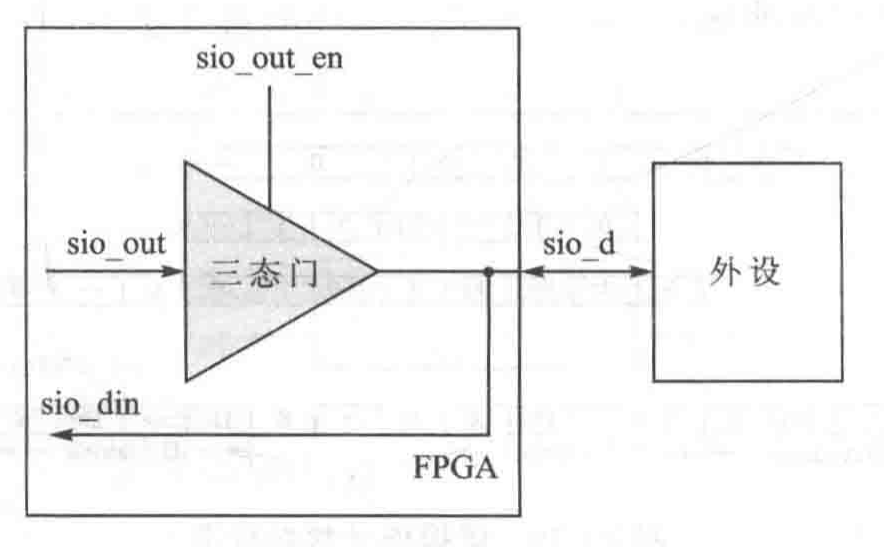

三态门电路/inout端口
- 当sio_out_en=0 时，此时sio_d作为输出口，sio_d输出sio_out的值；
- 当sio_out_en=1 时，此时sio_d作为输入口，sio_din输出sio_d的输入值；
inout_sio_d;
assign sio_d = sio_out_en ? Sio_out : 1'bz;
assign sio_din = sio_d;
