Verilog Note

参考书籍：

《手把手教你学FPGA设计：基于大道至简的至简设计法》

百度网盘链接：https://pan.baidu.com/s/12knuxzb4Z6z_8gR-By-l-A 提取码：mwzd

自己实现的书中的模块和相应的testbench测试：https://github.com/lishengxie/verilog-learning.git

计数器

设计规则

计数器需要考虑三要素：初值、加一条件和结束值（通常依次考虑）；
计数初值必须为0；
使用某个计数值时必须同时满足加1条件；例如加1条件为add_cnt且add_cnt && cnt==4时表示计数到第五个，而add_cnt==0 && cnt==4不表示计数到第五个；
计数条件必须同时满足加一条件，且结束值必须是x-1的形式；
当从计数器取某个数时，assign形式必须为：(加一条件) && (cnt==计数值-1)；
结束后计数值需要回到0；
需要限定范围时，推荐使用>=和<两种符号，尽量不要使用大于或者小于等于两种符号；
计数器设计时，先写计数器的always段，条件用名字代替，随后使用assign语句依次写出加一条件和结束条件；由此可以得出计数器的模板写法如下所示

// 中文词语方便理解，实际使用需要更改为相应的变量名
always @(posedge clk or negedge rst_n) begin
    if(rst_n==1'b0)begin
        cnt <= 0;
    end
    else if(加一条件)begin
        if(结束条件)
            cnt <= 0;
        else
            cnt <= cnt + 1;
    end
end
assign 加一条件 = xxxxxx;
assign 结束条件 = (加一条件) && (cnt==计数值-1);

加一条件必须与计数器严格对齐，其他信号一律向计数器对齐；例如，现在需要输出两个信号dout0和dout1，dout0在计数到6时拉高，dout1在计数到7时拉高，因此dout0变1的条件为add_cnt && cnt==6-1，dout1变1的条件有两种写法
- dout0 == 1
- add_cnt && cnt==7-1
第一种写法是间接向计数器对齐，是非常不好的方法，建议使用第二种直接向计数器对齐；
加一条件统一前缀为add_，结束条件统一前缀为end_；
暂不使用减1计数器。

状态机

设计规则

使用四段式写法第一段为同步时序的always模块，用于格式化描述次态迁移到现态寄存器；

always @(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		state_c <= IDLE;
	end
	else begin
		state_c <= state_n;
	end
end

第二段为组合逻辑的always块，用于描述状态转移条件判断，以三个状态的状态机IDLE->S1->S2->IDLE为例；

always @(*) begin
	case(state_c)
		IDLE: begin
			if(idle2s1_start) begin
				state_n = S1;
			end
			else begin
				state_n = state_c;
			end
		end
		S1: begin
			if(s12s2_start) begin
				state_n = S2;
			end
			else begin
				state_n = state_c;
			end
		end
		S2: begin
			if(s22_idle_start) begin
				state_n = S2;
			end
			else begin
				state_n = state_c;
			end
		end
		default: begin
			state_n = IDLE;
		end
	endcase
end

第三段定义转移条件，注意条件一定要加上现态。

assign idle2s1_start = state_c == IDLE && xxxx;
assign s12s2_start = state_c == S1 && xxxx;
assign s22idle_start = state_c == S2 && xxxx;

第四段设计输出信号，每一个输出信号使用一个always块

always @(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		out1 <= 1'b0
	end
	else if(state_c==S1)begin
		out <= 1'b1;
	end
	else begin
		out <= 1'b0;
	end
end

四段式状态机第一段写法可以保持不变；
第二段中的状态转移条件用信号名表示，无需写出具体的转移条件；
用assign形式将状态转移条件写成xx2xx_start的形式；
状态转移条件，用assign产生变化条件时必须加上当前状态；
状态保持不变使用state_n = state_c，因为如果在组合逻辑中使用state_n = state_n，只有锁存器才能有保持电路，而锁存器在数字电路中通常是不希望出现的。

FIFO

设计规则

使用Show-ahead模式。FIFO有两种使用模式，分别是Normal和Show-ahead模式，其中Normal模式指先有读使能，之后FIFO才输出这个数据；而Show-ahead模式指FIFO先输出数据，遇到读使能后FIFO更新输出数据。两种模式只有读数据时存在区别，使用Show-ahead模式的好处在于读请求信号读数据同时有效，可以当做有效数据使用
读、写隔离，读控制和写控制是相互独立的，相互之间除了用FIFO交流信息外，不能有任何信息传递。
读使能必须判断空状态，并且用组合逻辑产生。原因在于使用Show-ahead模式当FIFO为空时，如果使用时序逻辑产生读使能，会出现在FIFO为空的情况下读数据的操作，读操作会出错。
处理报文时将指示信号和数据一起存入FIFO，这样做的好处是可以将报文数据、报文头、报文尾的指示信号和数据一起原封不动地送入下游模块。
读写时钟不同时，必须使用异步FIFO。

VScode verilog使用笔记

编写&添加Verilog代码段

编写代码段

顶部菜单栏文件(File) -> 首选项(Preference) -> 用户代码段(User Snippets)

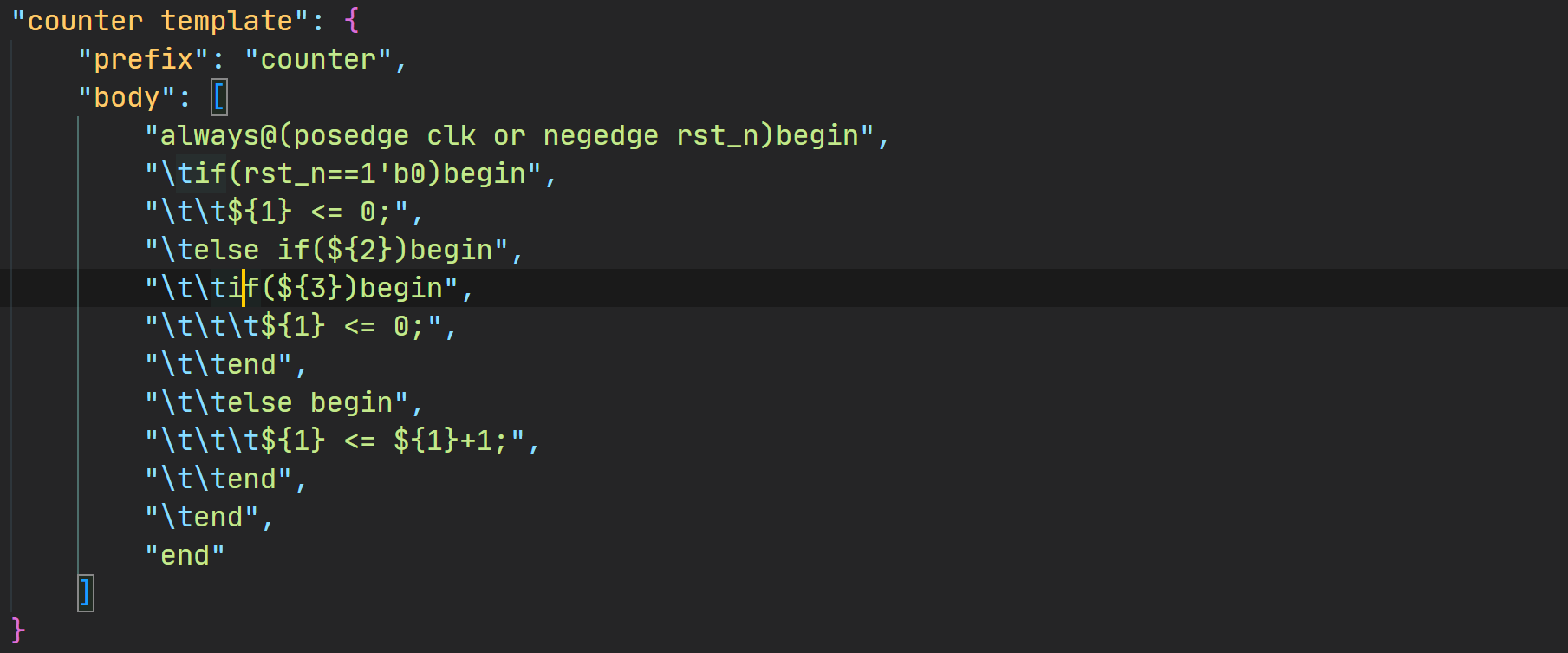

选择verilog.json打开，添加代码段模板，以编写的计数器模板为例，如下所示

插入代码段 Ctrl+Shift+P进入命令输入，输入Insert Snippet命令选择对应的代码段插入。

数字电路相关

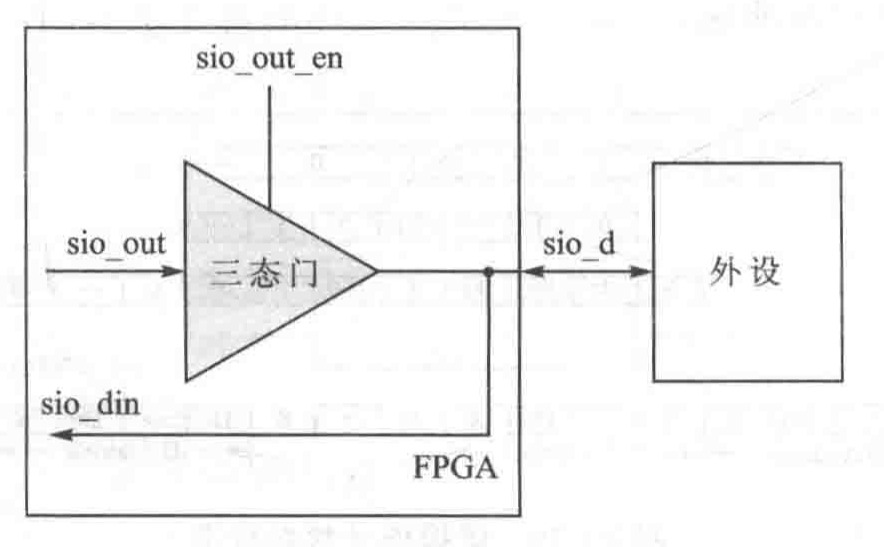

三态门电路/inout端口

当sio_out_en=0 时，此时sio_d作为输出口，sio_d输出sio_out的值；
当sio_out_en=1 时，此时sio_d作为输入口，sio_din输出sio_d的输入值；

inout_sio_d;
assign sio_d = sio_out_en ? Sio_out : 1'bz;
assign sio_din = sio_d;
